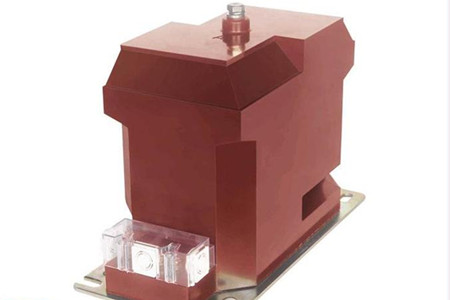

電壓互感器的結構和變壓器是比較相似的，它一般有兩個繞組，其中一個繞組為一次繞組，另一個繞組為二次繞組，兩個繞組都需要安裝或者纏繞在鐵芯上面，因為使用的場合和要求的不同，它的分類很多，下面就來介紹一下常見的分類。

　　根據使用的用途

　　可以分為測量用以及保護用兩種。

　　根據相數

　　可以分為單相和三相兩種，目前市面上所見到的大部分是單相，體積小，容量小。三相的因為高壓套管間的內外絕緣要求比較高，因此一般3-15kV的電壓互感器有的時候會使用三相結構。

　　根據變換的原理

　　可以分為電磁式以及電容式兩種。

　　根據繞組的個數

　　可以分為雙繞組式，也就是在低壓側只有一個二次繞組

　　三繞組式，其中有兩個分開的二次繞組

　　四繞組式，顧名思義，也就是說三個分開的二次繞組。

　　根據一次繞組對地狀態

　　可以分為接地和不接地。前者在一次繞組的一端需要準備一個直接接地的單相電壓互感器，有的時候也使用一次繞組的星形聯結點來直接接地的三相電壓。后者就是一次繞組的各個部分都需要按照額定的絕緣水平對地絕緣。

　　根據裝置的種類

　　可以分為戶內型和戶外型兩種。

　　根據結構形式

　　可以分為單級式和串級式

　　根據絕緣介個的不同

　　可以分為干式，澆注，油浸，氣體絕緣等幾種。

　　可以看出電壓互感器的分類是非常多的，如果用戶需要使用，千萬不要買錯，一定要反復的確認所購買的分類型號是否是自己想要的那一款。
